电化学储能安全防护方案说明

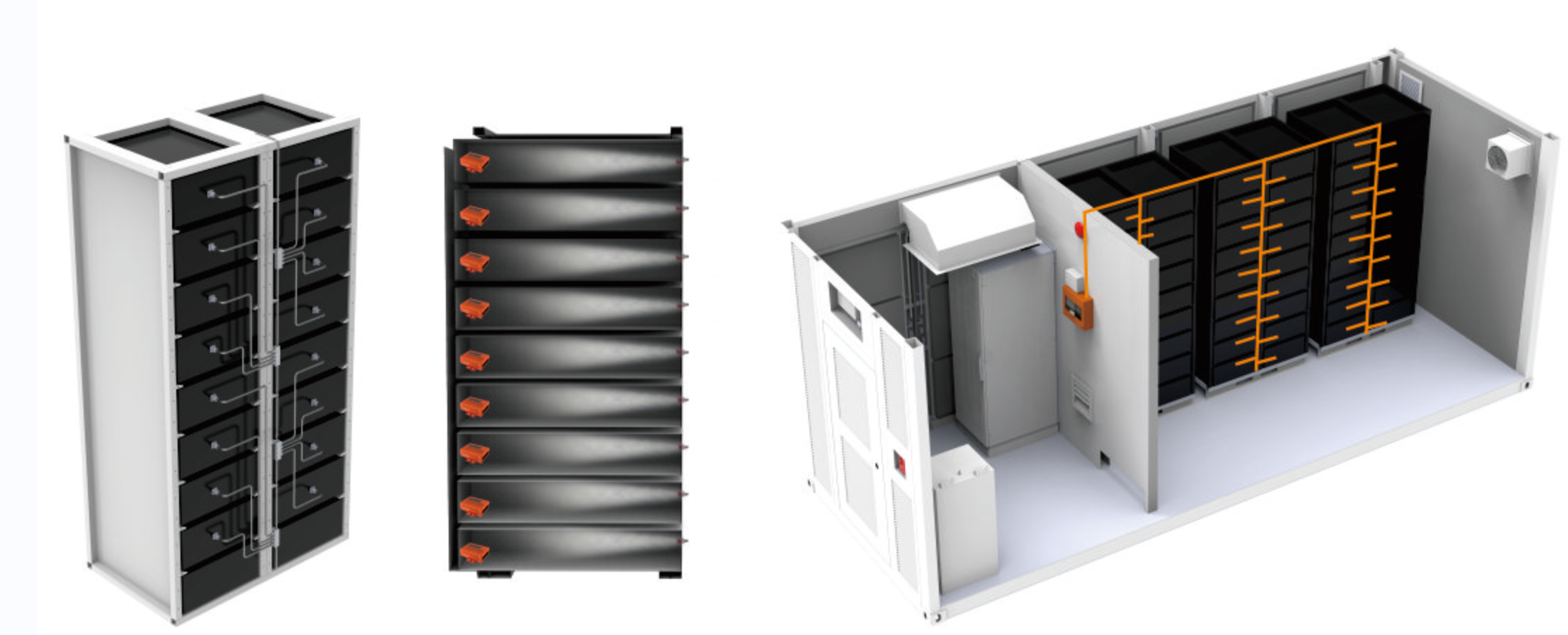

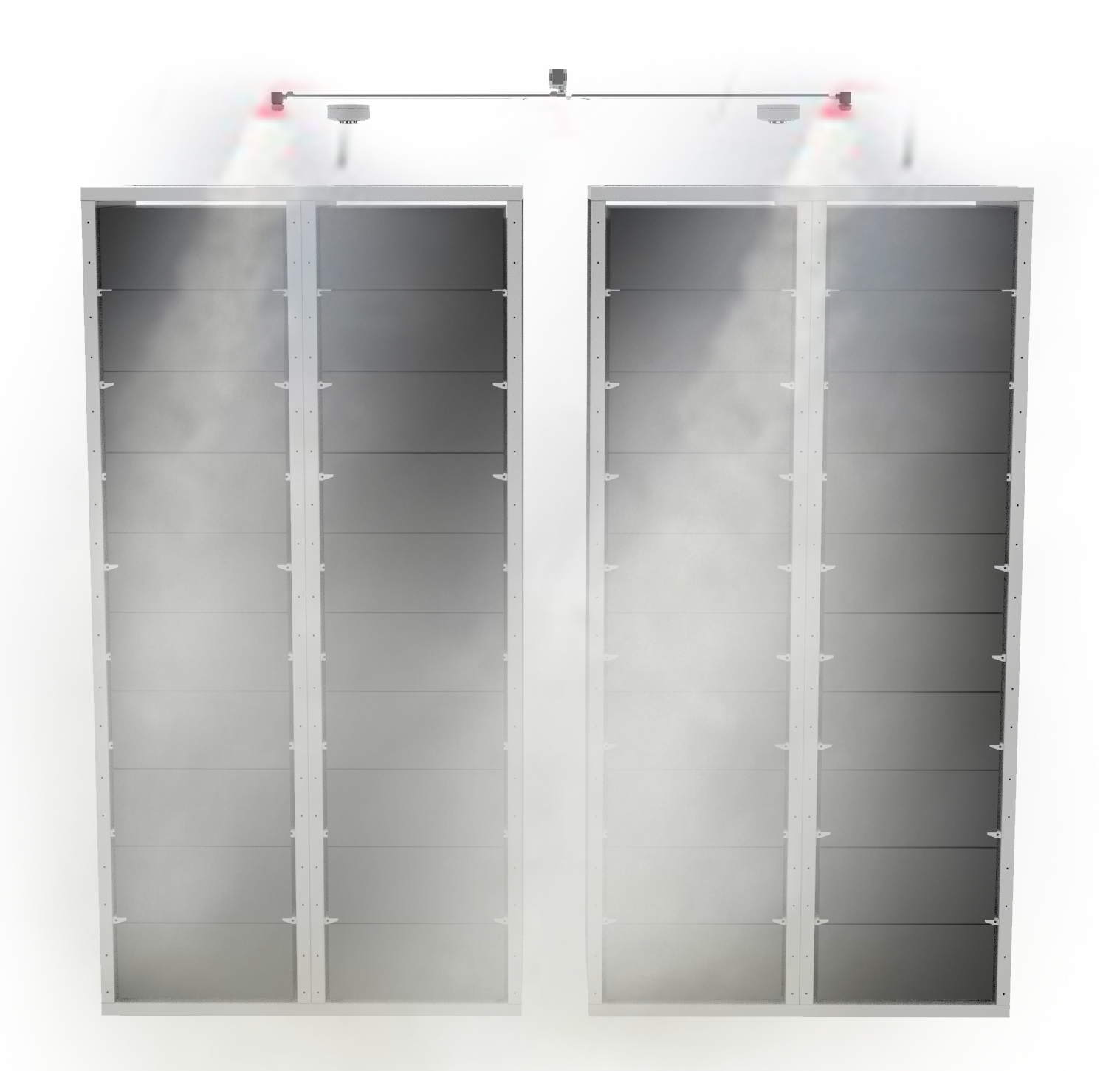

方案一：舱级探测舱级消防

       探测器和灭火剂喷头均安装于舱顶端位置，当其中一路探测器或者多路探测器探测到火灾发生时，则启动储能消防系统对整个舱进行灭火剂喷洒来抑制火情的发展。此方案适用于相对密闭的一体式柜体储能。

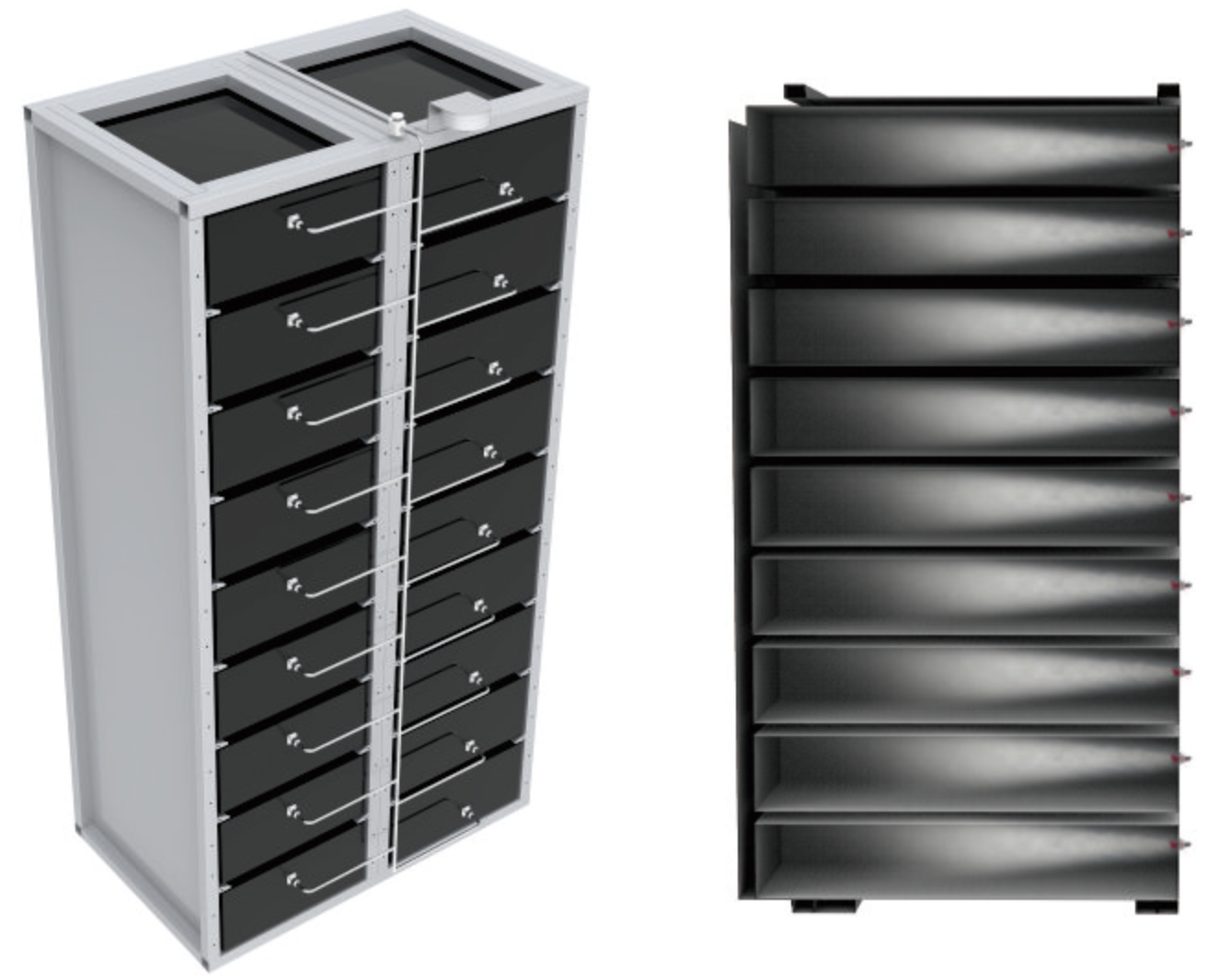

方案二：簇级探测簇级消防

         探测器和灭火剂喷头均安装于簇顶端位置，当其中一路簇顶端的探测器探测到火灾发生时，则启动储能消防系统对相对应的簇进行灭火剂喷洒来抑制火情的发展。此方案适用于簇与簇之间独立隔绝相对密闭的柜体式储能。

方案三：簇级探测PACK级消防

       探测器安装于簇顶端位置，灭火剂喷头安装于电池箱上，当其中一路簇顶端的探测器探测到火灾发生时，则启动储能消防系统对相对应的簇所有PACK箱内进行灭火剂喷洒来抑制火情的发展。此方案适用于簇与簇之间独立隔绝相对密闭的柜体式储能。

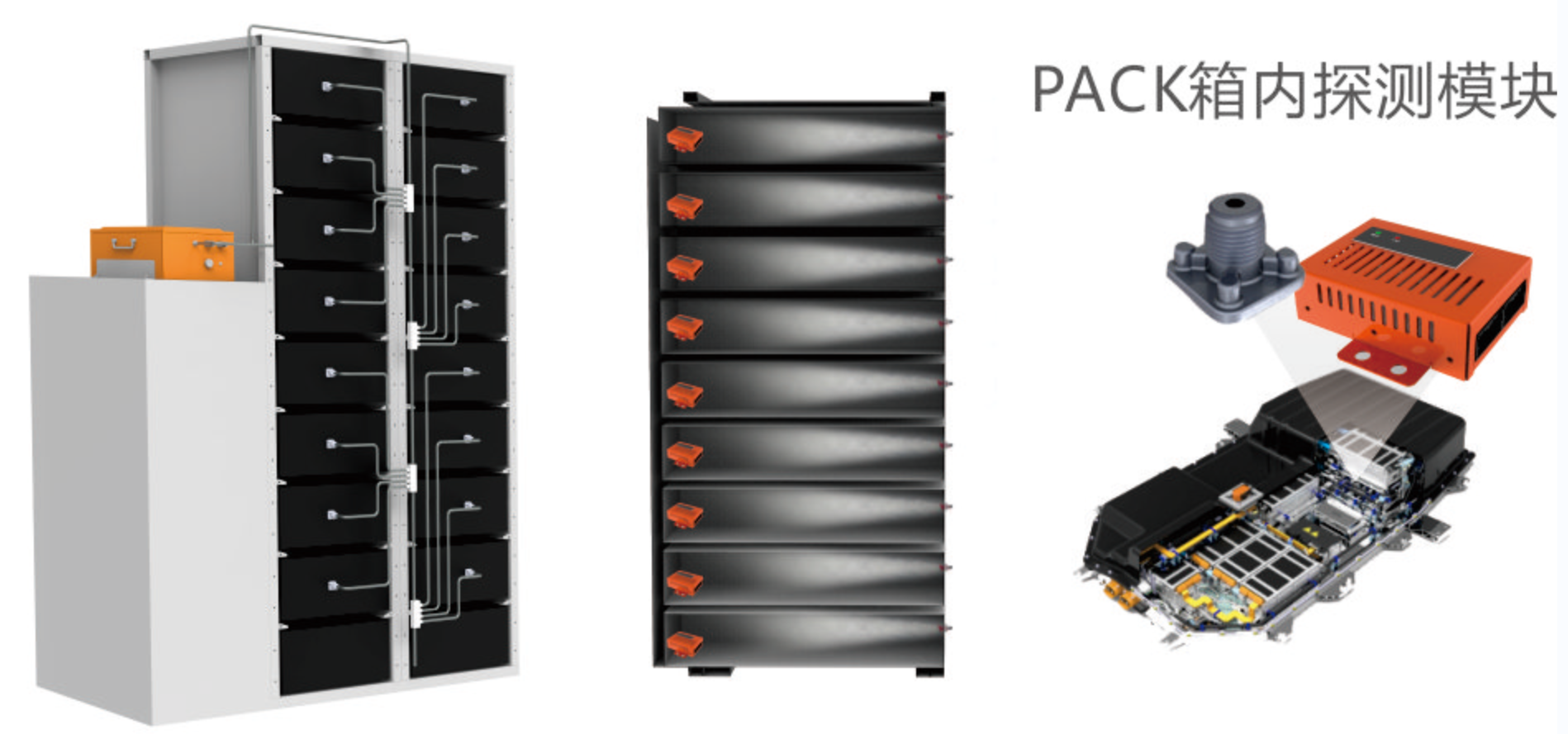

方案四：PACK级探测PACK级消防

方案4-1说明：

       分布式储能消防：每个箱安装探测器，单独控制喷洒灭火剂，每个独立的簇配备1个小剂量火灾抑制装置；

       探测器和灭火剂喷头均安装于电池箱上，当其中一路探测器探测到电池箱内火灾产生时，则启动储能消防系统对该电池箱进行灭火剂喷洒来抑制火情的发展。此方案适用于簇与簇之间没有相对密闭的大型储能柜。

方案4-2说明：

       点喷式储能消防：每个箱安装探测器，单独控制喷洒灭火剂，整个柜体式储能配备1个大剂量火灾抑制装置；

       探测器和灭火剂喷头均安装于电池箱上，当其中一路探测器探测到电池箱内火灾产生时，则启动消防系统对该电池箱进行灭火剂喷洒来抑制火情的发展。此方案适用于簇与簇之间没有相对密闭的小型储能柜。
